TOPCON,拓普康,色度亮度计,BM-7A

产品大图
  • TOPCON,拓普康,色度亮度计,BM-7A
  • TOPCON
  • BM-7A
  • 现货
  • 实现了亮度精度和测定速度的提高 能和基准仪器直接连进行直接色度补正产品概述: 采用刺激值直读方式,对旧机型BM-7进行高版本升级,现产品BM-7A,提高了侧度精度。并实现了测定速度的高速化。 在光源色度测定领域,适用干线内测定,光源输出调整等多种用途。 同时,能和基准仪器分光辐射计SR-3AR,以及同类机型直接连接,从而免除了旧款机型繁琐的机差补正时的数值输入过程,大大降低了品质管理成本。

产品详细介绍

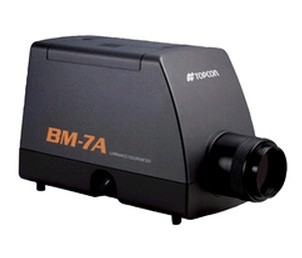

 TOPCON拓普康色度亮度计BM-7A;

实现了亮度精度和测定速度的提高
能和基准仪器直接连进行直接色度补正产品概述:

采用刺激值直读方式,对旧机型BM-7进行高版本升级,现产品BM-7A,提高了侧度精度。并实现了测定速度的高速化。
在光源色度测定领域,适用干线内测定,光源输出调整等多种用途。
同时,能和基准仪器分光辐射计SR-3AR,以及同类机型直接连接,从而免除了旧款机型繁琐的机差补正时的数值输入过程,大大降低了品质管理成本。



TOPCON拓普康色度亮度计BM-7A;

特点:

●高速0.5秒的测定速度,提高了测定效率

●简便地通过2种方法进行机差补正

●模拟输出(选配),对应X2,Y,Z3通道模拟输出,通过示波器能记录,观测波形



用途:

FPD相关的光学特性评价

●灯泡等各种光源的亮度,色度,色温度特性



TOPCON拓普康色度亮度计BM-7A;

规格:

光电池

3段硅光电二极管感应-element Silicon photodiode

光学系统

对物镜: 焦距=80mm F2.5, 目镜Eyepiece lens : 观察视野

光谱灵敏度特性

匹配CIE1931等色函数

测定角

2°/1°/0.2°/0.1° *切换式

测定距离

350mm - ∞ (从物镜金属件前端开始的距离)

测定量程

自动/手动5段切换

测定功能(*1)

x,y,L (x,y: 色度坐标, L:亮度) ±⊿
u', v', L (u', v':
色度坐标, L:亮度) ±⊿
X,Y,Z (X,Y,Z:
三刺激值) ±⊿
Tc, duv, L (Tc:
相关色温度,duv: 偏差) ±⊿
CIE1976 L*a*b*, ⊿Eab*
±⊿, CIE1976 L*u*v*, ⊿Euv*

亮度测定范围(*2)

0.01 - 12,000,000 cd/m

精度保证范围(*2)

2° : 1 - 30,000cd/ m²
1° : 4 - 120,000cd/ m²
0.2°: 100 - 3,000,000cd/ m²
0.1°: 400 - 12,000,000cd/ m²

亮度保证精度(*3)

±4% : 1 - 5 cd/m², ±2% : 5 cd/m² or more

色度保证精度

(1) dx, dy : ±0.002(*4)
(2) dx, dy : ±0.01 (O-55, Y-48, A-73B, IRA-05, T-44) (*4)
dx, dy : ±0.03 (R-61, B-46, V-44, G-54) (*5)

重复精度: 亮度(*6)

1.0% : 1 - 5cd/m²,     0.5% : 5 cd/m² or more

重复精度: 色度 (*6)

0.005: 1-5cd/m²      0.002: 5 cd/m² or more

测定时间

0.5

模拟输出(选配功能)

●模拟电压输出 : DC 0 - 3V (X2YZ比例)

●应答速度 (FAST) :
量程1: 30ms   量程2: 30ms
量程3: 30ms   量程4: 0.3ms
量程5: 0.3ms



显示

点式矩阵液晶显示20文字×4行带照明功能

界面

RS-232C, USB

电源

专用AC电源适配器 AC100-240V, 50/60Hz

功率

2.5W

使用条件

温度: 0 - 40℃,
湿度: 85% RH 以下 (且无凝露)

外形尺寸 (W×D×H)

120×325×162mm

质量

3.6kg



(*1) : ±⊿ : 与基准值的差
(*2) :
针对标准A光源
(*3) :
标准A光源、自动量程、测定角
(*4) :
标准A光源、10cd/m²以上
(*5) :
标准A光源、100cd/m²以上、和彩色玻璃滤片的组合
(*6) :
标准A光源、测定角SLOW模式、自动量程



测定直径:

测定角

测定距离 (*1)

350mm

500mm

1000mm

5000mm

10000mm

10

15.4

32.8

169

341

5

7.7

16.4

85

170

0.2°

1

1.5

3.3

17

34

0.1°

0.5

0.8

1.6

8

17

(*1) 从物镜金属件前端开始的距离



亮度显示范围:

测定角

范围1

范围2

范围3

范围4

范围5

0.01-30

0.03-90

32.8

169

341

0.04-120

0.12-360

16.4

85

170

0.2°

1-3,000

3-9,000

3.3

17

34

0.1°

4-12,000

12-36,000

1.6

8

17



选配件:

●辅助镜:AL-6

●辅助镜:AL-11

●辅助镜:AL-12

●标准白色板:WS-3

CCD 接口:IA-2

●导光束:FP-3P

●三脚架 5NTripod5N

●三脚架:Tripod-SR

●微动台:S-4

ND滤片:ND-10/100

●照度接口:ZV-30
