TOPCON拓普康2维色度亮度计UA-200A

产品大图
  • TOPCON拓普康2维色度亮度计UA-200A
  • TOPCON
  • UA-200A
  • 现货
  • 2维色彩亮度计「UA-200A」能够高精度测定FPD和汽车仪表的亮度与色度的分布均匀性。是2维色彩亮度计「UA - 200」的升级版。

产品详细介绍

TOPCON拓普康2维色度亮度UA-200A;



镜头画角

机器名称

标准镜头

UV-200AS

标准+广角辅助镜

UV-200AWS

望远镜头

UV-200AT



产品概述:

2维色彩亮度计「UA-200A」能够高精度测定FPD和汽车仪表的亮度与色度的分布均匀性。是2维色彩亮度计「UA - 200」的升级版。

同时,本产品的测定程序在原有UA系列产品基础之上,又增加了向低亮度的扩大功能,测量范围可达到0.005cd/m2。

从而使本款产品实现了色度精度从低到高一次性测量,大大超越了之前的色彩亮度计。对汽车仪表、FPD、照明产品的测定更为得心应手、游刃有余。



特点:

●测量范围广泛,可达到0.005~1000000cd/m2。

●图像测定功能扩充,从低亮度到高亮度一次性测量。

●色度精度高:使用新开发的光学滤片,实现了高达±0.003以内的高色度精度。

●最快1秒的高速测定:通过测定运算的最优化处理,大幅缩短了测定时间*单纯测定亮度时。

●搭载140万像素CCD: 最多可测1,376×1,024个像素。

●三种镜头:标准镜头标准+广角辅助镜望远镜头可自由选择,用途广泛。





主要用途

° LCD及相关材料、OLED等的亮度、色度MURA评价

° 汽车操作面板、汽车音响等的发光分布特性评价

° LED照明、OLED照明的发光部以及照射面的亮度与色度MURA评价

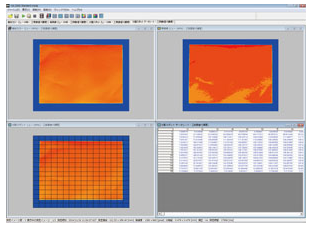

标配软件

° 使用标配软件,可进行主机控制以及收集、分析测定数据。

° 根据不同用途,配置了2种软件。

Standard Mode : 可使用于UA-200A的主机控制与测定等所有功能。

View Mode :     可使用于阅览及解析所保存的测定画面实景数据。

                    可在测定评价部门之外的科室分析数据。





规格:

机种

UA-200A

光亮采集

140万画素 彩色CCD图像传感器

对物镜

UA-200AS : 标准镜头 F=8.0mm

UA-200AWS : 广角辅助镜 F=5mm

UA-200AT : 望远镜头 F=35mm

有功像素

1376×1024

数据位

14bit

测定范围

0.0051,000,000cd/m2

亮度直线性*1*2

±2%  (超过1cd/m2 ) 、±3% (0.0051cd/m2)

色度精度*1*2

±0.003  (超过1cd/m2 )、±0.005  (0.0051cd/m2)

色度精度2*2

±0.008*6±0.005*7

面内MURA均匀性*1*3

亮度:±2%

色度:±0.003

重复精度

亮度:0.3% (超过1cd/m2 )*5 、±0.5%  (0.051cd/m2)*5

色度:0.001  (超过1cd/m2 )*4

色度:0.002  (0.051cd/m2)*4

色度:0.0035  (0.0050.05cd/m2)*4

测定时间

亮度测定:最快1.5秒 100cd/m2(含传送时间)

亮度色度测定:最快3.5秒 100cd/m2(含传送时间)

稳定性*1*2

亮度:1%

再现行*1*2

亮度:2%

温度特性

亮度:±3% (25℃基准 040)

湿度特性

亮度:±3% (相体湿度 85%以下、且无凝露)

界面

LAN (Gigabit Ethernet)

电源

AC 100 V240V50 / 60Hz/专用AC适配器(标准附属品)

使用条件

度:0℃~40 湿度 85%R.H.以下、且无凝露

保存条件

度:-5℃~50 湿度 85%R.H.以下、且无凝露

外形尺寸

279×162×194mm(UA-200AS)

311×162×194mm(UA-200AWS)

307×162×194mm(UA-200AT)

3.9kg (UA-200AS)

4.12kg (UA-200AWS)

4.45kg (UA-200AT)



(*1) : 针对标准A光源。
(*2) : CCD中心位置评价。
(*3) : CCD中心位置为基准。
(*4) : 最大值-最小值

(*5) : 2σ时
(*6) : 亮度基准面和彩色滤片组合时

       (O-55,'-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,G-54)

(*7) : 本公司基本标LCD面板(RGBW



测定尺寸范围

UA-200AS标准镜头

测定距离

300

500

1000

1500

2000

2500

英寸

8.9

15.3

29.6

43.8

58.0

72.4

(mm)

195.1

311.1

603.1

893.1

1181.7

1474.3

(mm)

145.2

231.5

448.8

664.6

879.4

1097.1



UA-200AWS标准镜头+广角辅助镜时

测定距离

300

500

1000

1500

2000

2500

英寸

15.5

24.6

47.4

70.0

92.8

115.7

(mm)

315.9

501.4

966.1

1426.3

1890.9

2357.4

(mm)

235.1

373.1

719.0

1061.4

1407.2

1754.3



UA-200AT望远镜头

测定距离

400

500

1000

1500

2000

2500

英寸

5.1

5.7

8.9

120.

15.3

18.6

(mm)

103.0

116.3

180.8

245.2

311.6

378.0

(mm)

76.6

86.6

134.6

182.5

231.9

281.3





*从物镜金属件前端开始的距离

OS

Windows XP Professional Service Pack 2以上(32bit)

Windows 7 Ultimate(32bit/64bit)

Windows 7 Professional(32bit/64bit)

※不能使用于64bitOS操作条件下的XP模式

CPU

Intel Core i5(Quad Core以上) 2.8GHz以上

存储

4GB以上

HDD

1GB以上

LAN端口

Gigabit Ethernet 1端口

使用标准进行颜色补正的场合

RS-232C串行或1.11USB端口

显示

1024×768以上、1677万色(32bit)以上

其它

CD-ROM驱动





标准配置:

UA-200A主机

AC电源适配器

LAN数据线

应用光盘(软件/操作说明书/SDK)

物镜盖

手提箱





选配件:

广角辅助镜AL-UA3

三脚架 5NTripod5N

微动台S-4
